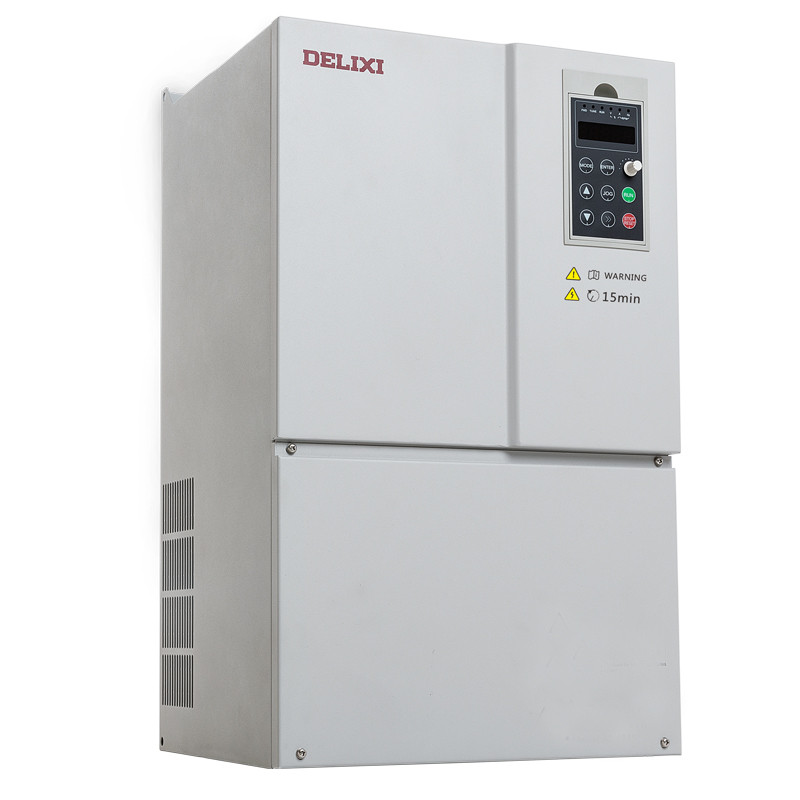

Преобразователь частоты 30 кВт 380В CDI-E100G030/P037T4

ОБЩИЕ ДАННЫЕ

Инвертор серии CDI-E100 представляет собой преобразователи частоты общего назначения с оптимальными режимами управления, включая SVC и V/F
управление, обеспечивают стабильную работу, имеют разнообразные функции, оптимальную структура и элегантный внешний вид.

ОБЛАСТЬ ПРИМЕНЕНИЯ Сери CDI-E100:

Высекальная машина, машина для резьбы по дереву, текстильная машина, машина для производства стекла, красильная машина, автоматическая производственная линия и пищевая машина, насосы, вентиляторы.

ОПИСАНИЕ

Небольшой размер и простота в эксплуатации; Оснащен функцией торможения постоянным током и может иметь опциональный внешний тормозной блок, обеспечивающий точность положения остановки.

Съемная клавиатура, поддерживающая горячее подключение, которая может быть вынесена на расстояние не более 50 м

Расширяемый интерфейс связи RS485, который обеспечивает стандартную связь MODBUS-RTU и может быть совместим с различными хост-компьютерами.

Долгий срок службы с управляемым вентилятором; функция AVR (автоматическая регулировка напряжения) обеспечивает большой выходной крутящий момент при низком входном напряжении.

Несколько функций защиты для обеспечения безопасной и надежной работы двигателя.

Модели мощностью 15 кВт и ниже имеют стандартные внутренние тормозные блоки, а модели мощностью 18,5–22 кВт могут иметь дополнительные внутренние тормозные блоки. Модели мощностью 11 кВт и 15 кВт имеют стандартные дроссели постоянного тока, а модели мощностью 18,5–22 кВт могут иметь дополнительные катушки индуктивности постоянного тока.

Все компоненты обработаны защитным покрытием.

Воздуховод, изолированный, обеспечивает хороший отвод тепла и, таким образом, значительно улучшает адаптацию к окружающей среде.

МАРКИРОВКА

CDI  - Преобразователи частоты Деликси (DELIXI)

E180 - номер серии продукции (Е100, Е102, Е180)

G011/P015 - G - для тяжелых нагрузок (конвеер, дробилка...), универсальный, Р - для легких нагрузок (вентилятор, насос...)

011/015  - мощность применяемого двигателя в КВт. 1R5 - Обозначает 1,5 кВт, 011 - 11 квт, 250 - соответственно 250 кВт

Т4 - Входное номинальное напряжение (S2 - 220 вольт, 1 фаза, 50/60 Гц), (Т2 - 220 Вольт, 3 фазы, 50/60 Гц), (Т4 - 380 Вольт, 3 фазы, 50/60 Гц), (Т6-660 вольт, 3 фазы, 50/60 Гц)

В - без буквы - без встроенного блока торможения, с буквой В - встроенный блок торможения.

Н - Без буквы - клавиатура с индикацией на цифровых LED лампах, с буквой Н - клавиатура с жидкокристалическим индикатором LCD

L - Без буквы - без встроенного дросселя постоянного тока, с буквой L - со встроенным дросселем постоянного тока

Схема подключения преобразователей частоты DELIXI серии CDI-E100:

Стандартное подключение дополнительного оборудования к преобразователю частоты

Общие технические спецификации

Габаритные размеры
