Назначение: Автоматический выключатель - электрический аппарат, предназначенный для нечастых операций включения и отключения токов нагрузки в номинальном режиме, а также предназначен для защиты электрической цепи от перегрузки и токов короткого замыкания. Главным отличием от плавкой вставки является возможность многократного использования и стабильность заданного порогового значения (уставки) срабатывания защиты.

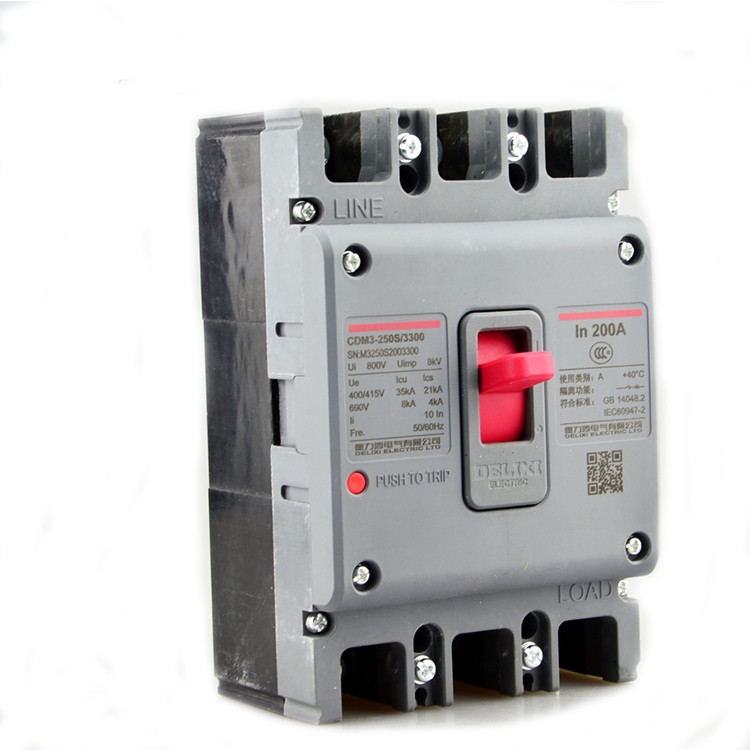

Конструктивно автоматы CDM3 бывают трех- и четырех полюсные. Изготавливаются для коммутации сети и для коммутации и защиты электродвигателей.
Защита: - тепловой расцепитель
- электромагнитный расцепитель
- магнитный расцепитель
В корпусе CDM3-63 автоматические выключатели выпускаются на токи 10/16/20/25/32/40/50/63A
Маркировка:
Используемые сокращения в маркировке:
Ui - номинальное напряжение изоляции (800 V)
Ue - номинальное напряжение (400/415 V)
Uimp - выдерживаемое импульсное напряжение ( 8 КВ)
Icu - номинальная предельная отключающая способность при коротком замыкании ( 35 kA )
Ics - Номинальная рабочая отключающая способность при коротком замыкании (21 кА )
Ii - мгновенная токовая отсечка (10 In )
| Основные | |
|---|---|
| Вес | 0.78 кг |
| Производитель | Delixi |
| Максимальная рабочая температура | 40 град. |
| Материал корпуса | Пластик |
| Страна производитель | Китай |
| Минимальная рабочая температура | -5 град. |
| Срок службы | 10 лет |
| Степень защиты IP | 20 |
| Максимальное сечение провода | 16 кв. мм |
| Коммутационная износостойкость | 4000 циклов |
| Механическая износостойкость | 20000 циклов |
| Габаритные размеры | |
| Высота | 75 мм |
| Ширина | 130 мм |
| Длина | 68 мм |
| Технические характеристики | |
| Частота тока | 50 Гц |
| Номинальный ток | 125 А |
| Количество полюсов | 3 шт |
| Номинальное рабочее напряжение по переменному току | 380 В |
| Условия использования | АС |
| Время-токовые характеристики | А |
| Номинальная отключающая способность (Icn) | 35000 А |
