НАЗНАЧЕНИЕ

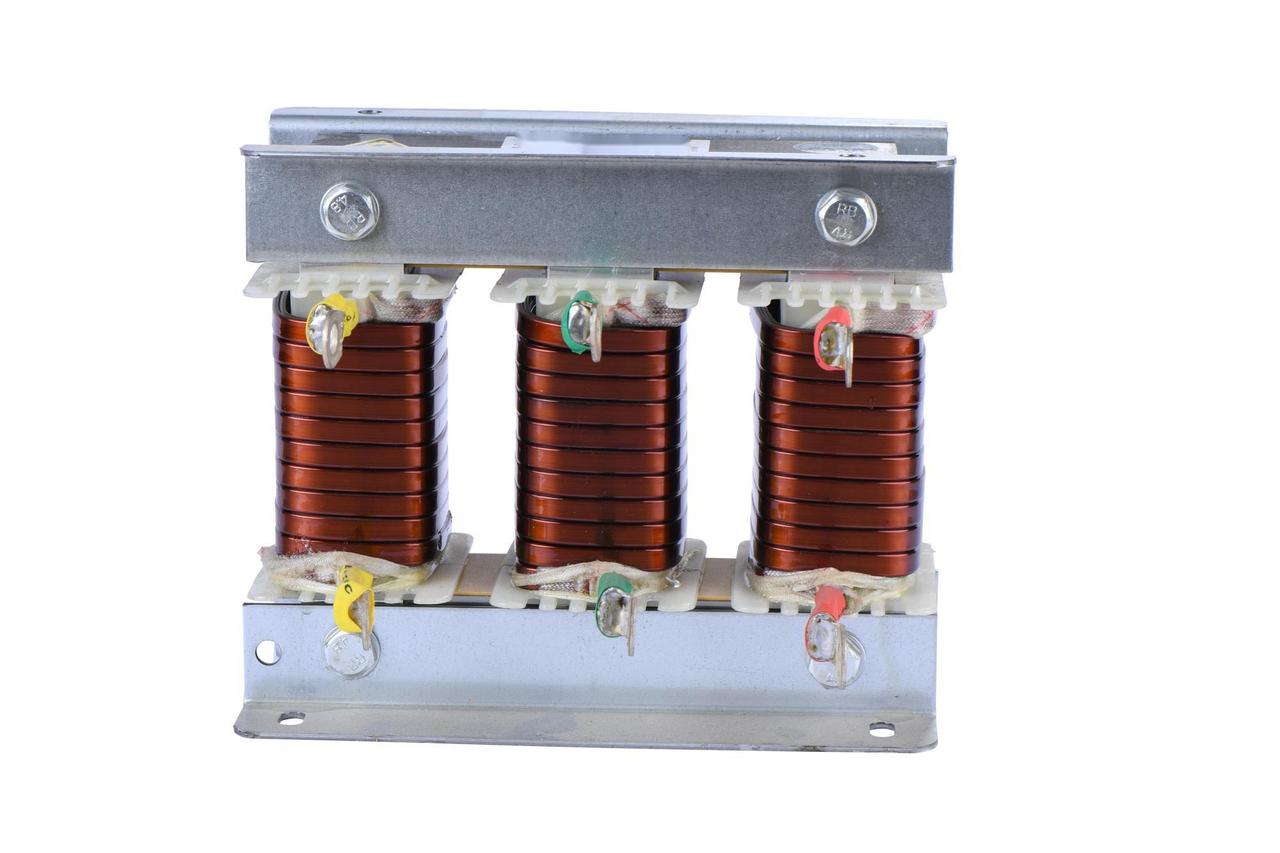

Моторный дроссель — это устройство, представляющее собой катушку индуктивности и предназначенное для:
• подавления высокочастотных гармоник в токе двигателя, которые вызывают дополнительный нагрев двигателя;
• ограничения амплитуды и скорости нарастания тока короткого замыкания, благодаря чему обеспечивается необходимое время для срабатывания цепей электронной защиты преобразователя частоты;
• компенсации емкостных токов утечки длинных моторных кабелей;
• ограничение крутизны нарастания напряжения du/dt (см.рисунок) и, как следствие, уменьшение амплитуды перенапряжений на клеммах двигателя;
• снижение уровня шума двигателя и подшипниковые токи.
Моторный дроссель применяется в качестве аксессуара для преобразователей частоты. Схема подключения и эпюры напряжения на рисунке ниже.


* возможность использования до +55 С0 с понижением характеристик на 2%
Схема подключения
Габаритные размеры

Масса-габаритные характеристики оборудования могут отличаться в зависимости от партии выпуска.
Актуальные размеры можете уточнить любым удобным для вас способом:
тел. +77474802649 или sale@reenergy.kz
| Основные атрибуты | |
|---|---|
| Производитель | RSI |
| Страна производитель | Китай |
| Материал сердечника | Трансформаторная сталь |
| Индуктивность | 0.012 Гн |
| Максимальная рабочая температура | 40 град. |
| Технические характеристики | |
| Мощность электродвигателя, кВт | 300 |
| Номинальное напряжение, В | 380 |
| Номинальный ток, А | 660 А |
