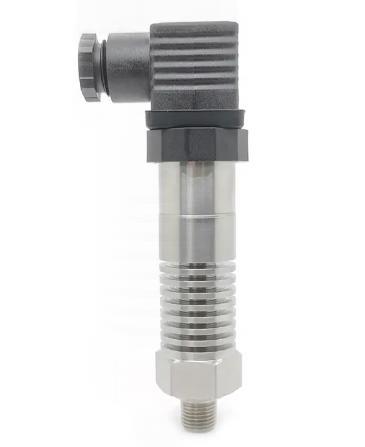

В серии высокотемпературных датчиков давления XDB314-2 используется передовая международная технология пьезорезистивных датчиков. Он использует керамический сердечник и конструкцию из нержавеющей стали с радиатором. и обеспечивают гибкость выбора различных ядер датчиков для удовлетворения конкретных требований приложения. XDB314-2 заключен в прочный корпус из нержавеющей стали с радиатором и имеет несколько вариантов вывода сигнала. Они демонстрируют исключительную долговременную стабильность и совместимы с широким спектром сред, поэтому широко используются в различных отраслях и областях. Он отличается компактными размерами, долговременной надежностью, устойчивостью к высоким температурам, простотой установки, очень экономичен и подходит для воздуха, масла или других сред.
● Высокая точность до 0,5%.
● Доступная цена и экономичные решения.
● Полная функция защиты от перенапряжения.
● Термостойкость 200 ℃.
● Обеспечить OEM, гибкую настройку.
● Допустимая среда: топливо и масло, вода и обычные жидкости, воздух и газ.
● Интеллектуальная система подачи воды постоянного давления LoT.
● Инженерное оборудование, контроль и мониторинг промышленных процессов.
● Системы энергетики и водоочистки.
● Металлургия, легкая промышленность, охрана окружающей среды.
● Медицинская, сельскохозяйственная техника и испытательное оборудование.
● Оборудование для измерения расхода.
● Гидравлические и пневматические системы управления.
● Кондиционеры и холодильное оборудование.
Диапазон давления | -1~0~600 бар | Долгосрочная стабильность | ≤±0,2% полной шкалы/год |
Точность | ±0,5% /±1,0% | Время отклика | ≤3 мс |
Входное напряжение | 9~36(24)В постоянного тока, 5В, 3,3В постоянного тока | Давление перегрузки | 150% полной шкалы |
Выходной сигнал | 4–20 мА/0–10 В/другие | Давление разрыва | 300 % полной шкалы |
Нить | Г1/4, М20*1,5 | Цикл жизни | 500 000 раз |
Электрический разъем | Хиршманн DIN43650A | Материал корпуса | нержавеющая сталь 304 |
Рабочая Температура | -40 ~ 200 ℃ | ||
Компенсационная температура | -20 ~ 80 ℃ | Класс защиты | IP65 |
Рабочий ток | ≤3 мА | Класс взрывобезопасности | Эксиа II CT6 |
Температурный дрейф (нуль и чувствительность) | ≤±0,03% полной шкалы/℃ | Масса | ≈0,25 кг |
Изоляционное сопротивление | >100 МОм при 500 В |
Основные | |
---|---|
Страна производитель | Китай |
Присоединение | М20*1,5 (G1/2) |
Контролируемая среда | Жидкость, Газ |
Длина кабеля | 1 м |
Материал корпуса | Металл |
Минимальная температура рабочей среды | -40 град. |
Максимальная температура рабочей среды | 85 град. |
Вес | 0.2 кг |
Срок службы | 10 лет |
Гарантийный срок | 18 мес |
Технические характеристики | |
Вид выходного сигнала | Аналоговый |
Минимальное рабочее напряжение | 9 В |
Максимальное рабочее напряжение | 36 В |
Тип давления | Барометрическое |
Погрешность измерения | 0.2 % |
Время отклика | 3 мс |
Габаритные размеры | |
Длина | 101 мм |
Высота | 142 мм |
Ширина | 103 мм |
Пользовательские характеристики | |
Давление, bar | 0-6 |
