26 310 ₸

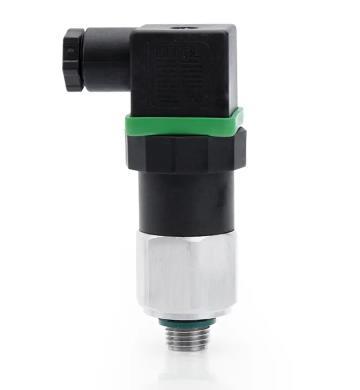

Датчик давления XDB320 использует встроенный микропереключатель и измеряет давление в гидравлической системе и передает электрический сигнал на электромагнитный распределительный клапан или электродвигатель, чтобы заставить его изменить направление или предупредить и замкнуть цепь, чтобы обеспечить эффект защиты системы. XDB320 Реле давления использует давление жидкости для открытия или закрытия электрического контакта элемента гидравлического электрического интерфейса. Когда давление в системе достигает значения настройки реле давления, оно подает сигнал и заставляет электрические компоненты работать. Это заставляет компоненты сбрасывать давление масла, реверсировать и выполнять действия по команде или закрывать двигатель, чтобы остановить работу системы и обеспечить безопасную защиту.
● Используйте встроенный микропереключатель и датчик давления в гидравлической системе.
● Передает электрический сигнал на электромагнитный распределитель или электродвигатель.
● Заставьте его изменить направление или предупредить и замкнуть цепь, чтобы добиться эффекта защиты системы.
● Интеллектуальная система IoT для подачи воды под постоянным давлением.
● Системы энергетики и водоочистки.
● Медицинская, сельскохозяйственная техника и испытательное оборудование.
● Гидравлические и пневматические системы управления.
● Кондиционеры и холодильное оборудование.
● Контроль давления водяного насоса и воздушного компрессора.
|
Поршень |
Макс.давление(бар) |
Давление повреждения (бар) |
Установить диапазон (бар) |
Ошибка (бар) |
Установить гистерезис (бар) |
СЗ (кг) |
|
Мембрана |
25 |
55 |
0,2-2,5 |
3% Установить значение |
10%~20% |
0,1 |
|
25 |
55 |
0,8-5 |
||||
|
25 |
55 |
1-10 |
||||
|
25 |
55 |
1-12 |
||||
|
Поршень |
200 |
900 |
5-50 |
|||
|
300 |
900 |
10-100 |
||||
|
300 |
900 |
20-200 |
||||
|
500 |
12:30 |
50-400 |
|
давления |
0,25~400 бар | Выход | SPDT, НО и НЗ |
| Тело | Шестигранник из нержавеющей стали 27*27 мм. | ≤DC 42 В, 1 А | |
| Монтаж | В любом месте | ≤DC 115 В, 0,15 В | |
| Середина | Вода, масло, воздух | ≤DC 42 В, 3 А | |
| Средняя температура | -20...85℃ (-40...160℃ опционально) | ≤AC 125 В, 3 А | |
| Электрический разъем | Хиршманн DIN43650A | ≤AC 250 В, 0,5 А | |
| Гистерезис | Значение настройки 10-20% (опционально) | Поршень﹥12 бар | Поршень из нержавеющей стали с уплотнением NBR/FKM |
| Ошибка | 3% | Мембрана≤ 12 бар | НБР/ФКМ |
| Класс защиты | IP65 | Оболочка | Инженерный пластик |
| Нить | Г1/8, Г1/4 | ||
| Основные | |
|---|---|
| Страна производитель | Китай |
| Контролируемая среда | Жидкость, Газ |
| Длина кабеля | 1 м |
| Материал корпуса | Металл |
| Минимальная температура рабочей среды | -40 град. |
| Максимальная температура рабочей среды | 85 град. |
| Вес | 0.3 кг |
| Срок службы | 10 лет |
| Гарантийный срок | 18 мес |
| Технические характеристики | |
| Вид выходного сигнала | Цифровой |
| Минимальное рабочее напряжение | 9 В |
| Максимальное рабочее напряжение | 36 В |
| Тип давления | Барометрическое |
| Погрешность измерения | 3 % |
| Время отклика | 3 мс |
| Габаритные размеры | |
| Длина | 47 мм |
| Высота | 92 мм |
| Ширина | 34 мм |
| Пользовательские характеристики | |
| Давление, bar | 0-6 |
