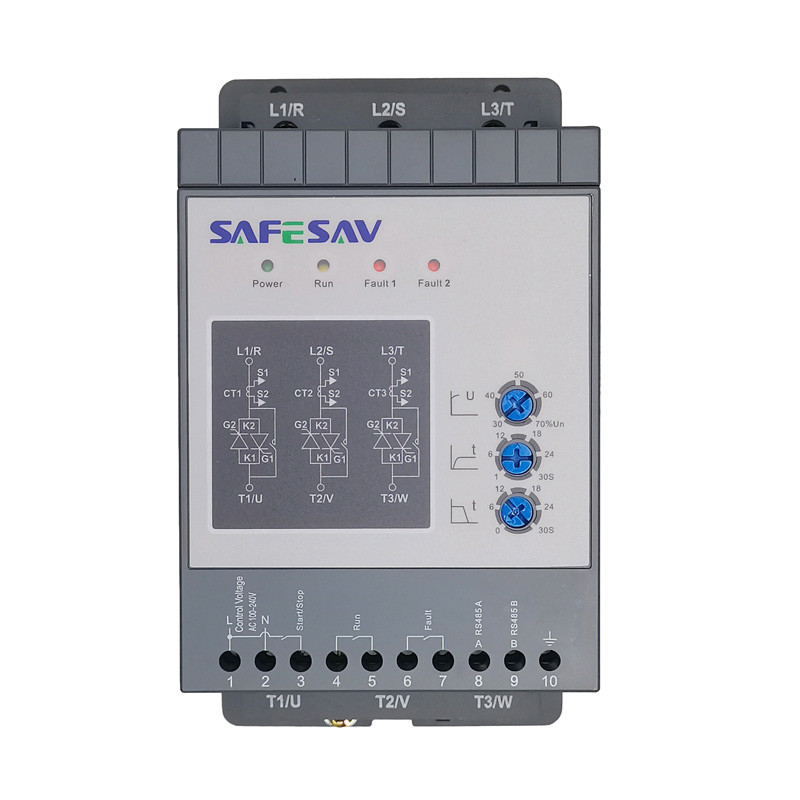

Устройство плавного пуска 11 кВт SSR4022-A-3P3

Назначение и принцип действия:

Устройства плавного пуска (в дальнейшем УПП) серии SSR предназначены для плавного (безударного) пуска и останова как нагруженных, так и ненагруженных асинхронных электродвигателей с короткозамкнутым ротором в приводах насосов, вентиляторов, компрессоров, конвейеров, транспортеров и т. п. с номинальным питающим напряжением 200...500 Вольт и мощностью 0,75...75 кВт (в зависимости от модели). Принцип действия УПП основан на фазовом методе регулирования напряженя. Этот метод обеспечивает необходимые (задаваемые ручками потенциометров) скорость и время нарастания, а также время последующего снижения напряжения. Это позволяет при подаче напряжения на управляющий вход УПП осуществлять плавный запуск электродвизателя, а при снятии напряжения с управляющего входа - плавное замедление его вплоть до останова.

Выбор другой мощности можно сделать здесь в интервале 1,5 -75 кВт https://reenergytrade.kz/g9014979-seriya-ssr-bajpasom

Номинальный выходной ток для трехфазных УПП

Функции прибора

Устройство плавного пуска осуществляет следующие функции:

• плавный пуск при начальном пусковом напряжении и плавный останов. Все требуемые параметры пуска и останова регулируются тремя различными потенциометрами;

• встроенное байпасное реле, которое служит для обеспечения надежности работы электронной схемы и снимает необходимость во внешнем контакторе; • Два варианта подключений трехфазного электродвигателя: "внешняя цепь" и "внутренняя цепь". Для варианта "внешняя цепь" двигатель может быть подключен как по схеме "звезда", так и "треугольник";

• показания в реальном времени как текущих фазных токов, так и среднего потребляемого тока (доступно только при установленной опции "RS-485");

• журнал неисправностей на 10 записей (доступно только при установленной опции "RS-485");

• статистические данные по работе УПП (доступно только при установленной опции "RS-485");

• защита как электродвигателя, так и самого устройства:

- от восьмикратной перегрузки по току;

- от 5,5...8-кратной перегрузки по току (перенастройка доступна только при установленной опции "RS-485") ;

- от перегрузки по мощности (тепловая защита, перенастройка на различные классы доступна только при установленной опции "RS-485");

- от дисбаланса фазных токов;

- от пропадания одного либо двух фазных напряжений;

- от неправильного чередования фаз;

- от перегрева УПП;

• один "Пуск/Стоп" дискретный управляющий вход; • интерфейс RS485 (опция); • выключатель "Пуск/Стоп" на корпусе УПП (опция); • два выхода типа "сухой контакт" (сигнализация включенного состояния и состояния неисправности).
