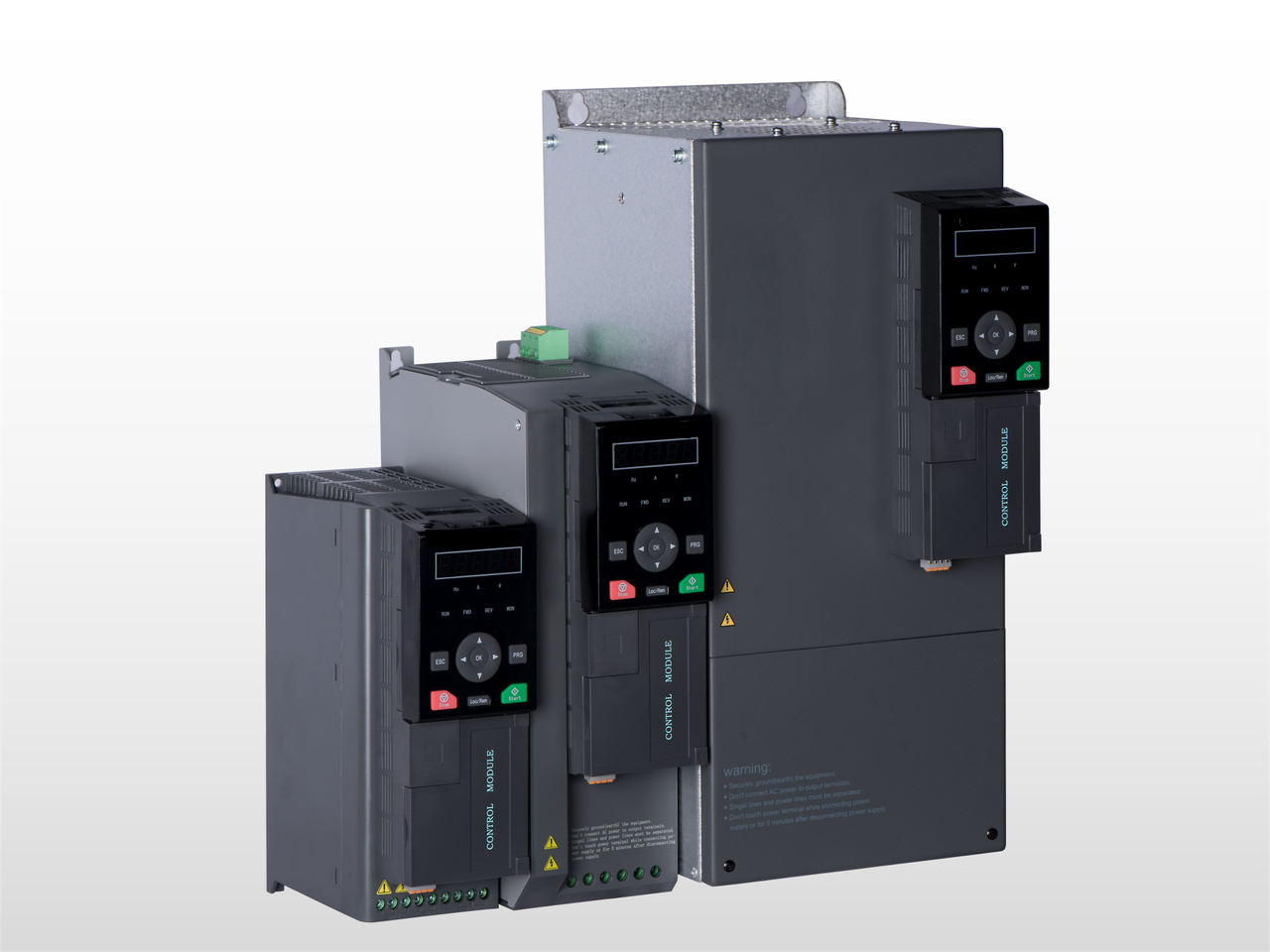

Инвертор серии S120 — это высокопроизводительный векторный инвертор тока, который может использоваться для управления асинхронным двигателем переменного тока и синхронным двигателем. Серия S120 использует высокопроизводительную технологию векторного управления для реализации низкой скорости и высокого крутящего момента, а также обладает хорошими динамическими характеристиками и сверхперегрузочной способностью. Благодаря технологии быстрого управления током и напряжения реализуются плавные и быстрые характеристики ускорения и замедления
ОСОБЕННОСТИ:
Все применения, где не требуется векторное управление с замкнутым контуром (наличие энкодера):
МАРКИРОВКА:

СХЕМА ПОДКЛЮЧЕНИЯ

УСТАНОВОЧНЫЕ РАЗМЕРЫ

| Основные атрибуты | |
|---|---|
| Производитель | RSI |
| Страна производитель | Китай |
| Мощность | 7.5 кВт |
| Количество дискретных выходов | 7 |
| Максимальный ток | 17 А |
| Количество фаз | 3 |
| Пользовательские характеристики | |
| Входное напряжение | 3х380 Вольт +/- 15% |
| Выходное напряжение | 3 х 0...380 Вольт |
| Номинальный ток Вход / Выход | 21.9/17.0 |
| Степень защиты IP | 20 |
| Мощность в общепромышленном режиме G | 5.5 кВт |
| Метод управления | вольт-частотное (U/f) управление, векторное управление |
| Сигналы задания частоты аналоговый вход | 2 входа 0...10 В, 0...20 мА |
| Последовательный интерфейс | RS485 (Modbus RTU) |
| Температура рабочая | -10...+40 °C |
| Диапазон регулирования по частоте | 0...3200 Гц |
| Сигналы задания частоты дискретный вход | 6 входов до 50 кГц |
| Защита двигателя | от пеегрузки, перегрева, перенапряжения, КЗ, потери фазы |
| Релейных выхода | 2 |
| Аналоговых выхода | 2 |
| Выход открытый коллектор | 2 |
